一、概述

SSS20W(C)礦用本安型無線鉆孔應力計測量煤礦井下煤巖體內相對應力，傳感器的壓力枕采用 充油膨脹的特殊結構。

二、主要技術參數

1．環境條件：  環境溫度： 0～+40℃； 平均相對濕度：不大于 95%（+25℃）；  大氣壓力：  80～110KPa；場所：有煤塵及甲烷爆炸性危險的煤礦井下，但無破壞絕緣的腐蝕性氣體、液體；

2.工作電壓： DC7.2V  （電池盒供電）

3.工作電流： ≤80mA

4.量程： 0～60Mpa

5.容量：內置傳感器 1 個

6.分辨率： 0.1Mpa

7.通訊方式：無線傳輸 430MHz±30MHz；

8.通訊距離： 100m （井下可視無遮擋）；

9.傳輸速率： 115200bps；

10.適用鉆孔直徑： φ48～50mm

三． 原理和結構

1、原理

煤、巖 體 鉆 孔 內應力變化， 通過壓力枕兩面的包裹體傳遞到充液膨脹起來的壓力枕，被轉變?yōu)閴毫φ韮?nèi)液體壓力，該壓力經導壓管再傳遞到壓力轉換器，無線鉆孔應力計測量轉換器壓力信號；當無線鉆孔應力計接收到無線分站的數據傳輸命令時，無線鉆孔應力計向分站發送 數據。 如未收到無線分站命令，則應力計不傳輸數據，一直等待分站命令。當無線應力計接收到分站 命令時，傳感器發送數據信號，發送完數據后立即進入睡眠狀態，達到整體降低功耗的功能。

2、結構圖

由包裹體、壓力枕、安裝插頭、導壓管、壓力轉換器、注油嘴和電纜等組成。如下圖所示。

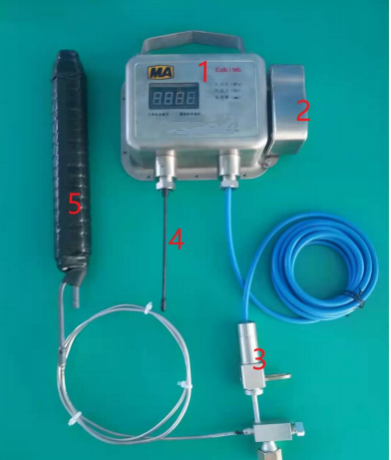

                     圖 3-1 無線鉆孔應立計結構示意圖

1—包裹體 2—壓力枕 3—安裝插頭 4—導壓管 5—無線轉換器 6—注油嘴 7—天線
